Cara Install dan Konfigurasi DHCP Server di Windows Server 2012 R2

Oke, sudah lama sekali ya admin tidak posting lagi. Dan kali ini admin akan kembali posting lagi mengenai fitur dari Windows Server 2012 R2. Sebenarnya admin sebelumnya sudah memposting cara konfigurasi DHCP server tapi menggunakan server CENTOS , tetapi sekarang admin akan posting cara konfigurasi DHCP Server menggunakan server windows server 2012 R2.

DHCP memiliki kepanjangan (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Sebenarnya DHCP server sendiri kurang berguna jika client kita hanya ada 2 atau 3 saja, kita bisa atur sendiri saja IP nya. Karena waktu untuk konfigurasi DHCP server sendiri bisa sekitar 10 sampai 15 menit jika tanpa kesalahan. Namun ini bisa sangat berguna jika kita memiliki client yang membutuhkan IP ada 50 atau 100 atau 500. Itu bisa sangat lama jika kita atur sendiri ip nya. Oleh sebab itu DHCP server ini sangat berguna karena ia memberikan ip dengan cepat.

Ini dia topologi yang akan saya gunakan.

Oke, kita langsung mulai saja konfigurasinya ya.........

Konfigurasi SERVER

1.Buka Server Manager > Add roles and Features

2. Pilih Installation Type

Disini kita memilih yang "Role-based or Feature-based installation", karena kita akan menambahkan fitur ke Windows server 2012 R2 milik kita.

3. Pilih Server Selection

Dibagian "Server selection" saya memilih yang "select a server from the server pool". karena kali ini saya akan menggunakan server yang ada pada tabel diatas. Selanjutnya kita tekan "next".

4. Pilih DHCP Server

Disini kita centang DHCP Server. Karena yang akan kita tambahkan adalah DHCP.

Setelah mencentangnya akan ada notifikasi seperti di atas ini, kita tekan "add Features".

5. Features

Dibagian "features" kita skip saja karena tidak ada yang akan kita tambahkan dibagian ini. kita langsung tekan "next" saja.

6. DHCP Server

Disini berisi sedikit tentang DHCP server. Dan disini diingatkan bahwa kita sudah harus mengatur ip kita dan sebelum pemasangan kita tentunya menentukan ip mana saja yang akan kita berikan kepada client. kita langsung "next" saja.

7. Confirmation

Dibagian "confirmation" terdapat sebuah kotak yang isinya berupa konfirmasi mengenai yang akan kita install. Langsung saja kita tekan "install".

8. Ke Server Manager

Setelah pemasangan "DHCP Server" selesai. Kita ke server Manager dan tekan ikon "bendera". Dan pilih "complete DHCP Konfiguration".

9. Description

Kita langsung tekan "next".

10. Authorization

Disini kita pilih "user yang akan bertindak sebagai admin". Selanjutnya kita tekan "commit".

11. Summary

Di summary berisi hasil dari pemasangan DHCP tadi apakah berhasil atau tidak. Jika berhasil ada tulisan "done". Selanjutnya kita tekan "close"/

12. Buka DHCP Server

13. Tambahkan Bindings

14. Pilih koneksi untuk server bindings

Tekan OK jika sudah.

15. New Scope

Kita klik kanan "IPv4" dan kita pilih "new scope".

16. New Scope Wizard

Kita langsung saja tekan "next".

17. Scope Name

Beri nama dan deskripsi mengenai scope yang akan kita buat. Selanjutnya kita tekan "next".

18. IP Address Range

Masukkan range IP yang akan diizinkan untuk bisa terhubung dengan kita. Selanjutnya berikan Netmask sesuai dengan kebutuhan kalian. Selanjutnya kita tekan "next".

19. Add Exclusion And Delay

berikan IP yang tidak diizinkan bisa terhubung dengan kita. Selanjutnya kita tekan "add".

Maka akan muncul seperti gambar diatas ini, selanjutnya kita tekan "next".

20. Lease Duration

Berikan limit waktu untuk penggunaan IP yang server telah berikan. Selanjutnya kita tekan "next".

21. Configure DHCP Options

Disini kita pilih yang "yes, I want to configure these option now" karena kita akan mengkonfigurasi scope itu sekarang. Selanjutnya kita tekan "next".

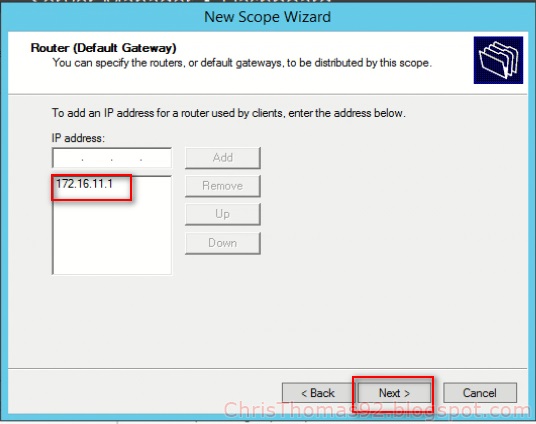

22. Gateway(Beri Gateway)

Disini kita tambahkan gateway untuk server dan client agar bisa saling terhubung. kita tekan "add".

Setelah kita tekan "add" akan muncul tampilan seperti tampilan diatas ini, selanjutnya kita tekan "next".

23. Beri nama Domain

Di parent domain kita isi dengan domain yang akan kita berikan di DNS kita, selanjutnya kita tekan "next".

24. Wins Servers

Dibagian "ip Address" kita isi dengan ip windows server milik kita. Selanjutnya kita tekan "add".

Maka akan muncul tampilan seperti gambar diatas ini. Selanjutnya kita tekan "next".

25. Activate Scope

kita pilih "yes, I want to .......". karena kita akan mengaktifkan nya sekarang. Selanjutnya kita tekan "next".

Konfigurasi CLIENT WINDOWS

1. Buka Properties Network windows

Tekan Properties karena kita akan mengedit konfigurasi ip yang ada di windows 10 milik kita.

2. Tekan "Internet Protocol Version(TCP/IPv4)".

3. Internet Protocol Version 4 ( TCP/IPv4) Properties

dibagian general kita buat agar pengaturan IP beserta DNS menjadi "Automatically". Selanjutnya kita "ok"

4.Kembali KE Properties Network Windows

Tekan Detail Untuk mengecek IP.

5. Verifikasi.

Kita lihat disni sudah berubah ip nya. Dengan IP "172.16.11.4" dan Nama server dns nya "chris.net". maka sudah berhasil.

Konfigurasi CLIENT LINUX

1. Tekan NMTUI > Edit Connection > Wired Connection 1 > Edit

Karena saya kali ini menggunakan client CentOS CLI. Maka saya gunakan perintah NMTUI.Kita edit Wired Connection. Jika kalian pakai client linux yang GUI kalian bisa setting IP menjadi DHCP.

2. Setting IP Automatic

Kita Setting IP agar menjadi "Automatic". Selanjutnya kita keluar. Selanjutnya kalian restart network nya dengan perintah "systemctl restart network".

3. Verifikasi
