Oke, Kembali lagi bersama admin kali ini. Dan kali ini admin akan membahas tentang cara Membangun Konsep VOIP Menggunkan MIKROTIK AP BRIDGE dengan IP (DHCP). Dan kali ini server yang akan saya gunakan adalah Trixbox. Oke kita lihat terlebih dahulu topologinya.
Oke kita mulai saja konfigurasinya...........
1. Konfigurasi Server Trixbox
1. Atur IP
Dibagian awal kali konfigurasi Server trixbox, kita konfigurasi terlebih dahulu IP addressnya.
2. Konfigurasi IP
Setelah mengatur ip di bagian Server Trixboxnya, kita atur ip ke salah satu Komputer yang terhubung dengan Servernya. Kita berikan IP yang satu network dengan Server.
3. Test koneksi
Setelah kita mengatur IP, kita coba tes koneksi dengan melakukan Ping ke ip server. Dan kita lihat disini sudah ada.
4. Buka Browser
Kita ketikkan alamat dengan IP server di browser. lalu akan muncul tampilan seperti yang diatas ini. Jika sudah muncul tampilan seperti diatas, kita tekan tulisan "switch".
5. Isi User dan Password
lalu akan muncul tampilan seperti dibawah ini. isi nama pengguna dengan "maint" dan sandi dengan "password".
6. Pilih "Asterisk" > "FreePBX".
7. Pilih "Extension" > "Submit".
8. Isi Form Pengisian "SIP Extension".
Isi "User Extension" dengan "nomor", "display name" dengan "nama" dan "secret" dengan "password". Selanjutnya simpan. dan ingat kalian buat 2 akun atau lebih untuk memastikan konfigurasi kali ini berhasil.
9. Apply Configuration
Jika kita sudah membuat 2 akun, Kita tekan "Apply Configuration Changes" dan akan muncul tampilan dengan "background" warna orange, kita pilih "continue with reload".
2. Konfigurasi Mikrotik
1. Kita buka winbox
Sebelum membuka "Winbox", kita pastikan mikrotik sudah terhubung dengan laptop kalian. Selanjutnya kita remote mikrotik dengan "Winbox". Dan kita lihat ada list mikrotik dibawah, kita tekan 2 kali dan tekan remote.
2. Konfigurasi IP Address
untuk mengkonfigurasi IP address, kita buka IP > Adresses.

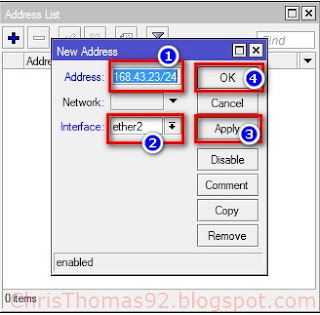

Maka akan muncul tampilan seperti diatas. Kita langsung tambahkan ip untuk Ether2 yang terhubung dengan mikrotik dan juga untuk Wlan. untuk penggunaan ip, pastikan ip yang digunakan satu network dengan Server Trixbox.
Ini konfigurasi ip address untuk wlan1. Kita tekan "Apply" dan "ok".
3.Konfigurasi Security Profiles
Kita konfigurasi "Security profiles" ada di bagian "Wireless". Kita tekan "+". untuk membuat security profiles yang baru.
Beri nama untuk "Security Profiles"nya. dan untuk bagian "passwordnya" sendiri ada dibagian "Wpa Pre-Shared Key & WPA2 Pre-Shared Key". jika sudah "apply" dan "OK".
4. Konfigurasi Wireless
Kita aktifkan terlebih dahulu "wlan 1" dan kita edit konfigurasi "wlan1".
kita ubah Bagian :
"Mode" menjadi "ap bridge"
"Band" menjadi "2GHz-B/G"
"SSID" menjadi "Hotspot". Dibagian ini terserah mau kalian ganti apaan.
"Wireless Protocol" menjadi "802.11"
"Security Profiles" menjadi "profile1" sesuai dengan nama "security profiles" yang tadi dibuat.
5. Konfigurasi DNS
Konfigurasi DNS berada di bagian "IP" > "DNS". Kita isi servers dengan "192.168.43.20" sesuai ip dari Sang Server. Dan Apply dan OK.
6. Konfigurasi NAT
Kita buka "IP" > "Firewall" dan pilih bagian "NAT" dan tekan "+".
Dibagain "Action " kita pilih "masquerade".
Dan dibagian "General" kita pilih "chain" dengan "scrnat" dan "out interface" pilih "All ethernet". kita "Apply dan OK".
7. Konfigurasi Gateway
Kita tambahkan Gateway "192.168.43.1".
8. Bridge Port
Tempat konfigurasi "Bridge" berada pada menu "Bridge".
Pertama - tama, kita buat terlebih dahulu "Bridge"nya dengan nama "Bridge1".
Selanjutnya pindah ke "Port" dan bridge setiap port yang akan kita gunakan yaitu " Ether2 " dan juga "wlan1".
9. Konfigurasi "DHCP"
Kita buka bagian "IP" > "DHCP Server" > "DHCP" > "DHCP Setup"
Selanjutnya kita isi dengan "Bridge1" sesuai yang tadi kita atur di Bridge Port.
Atur Networknya. dan tekan "Next".
Atur Gatewaynya. dan tekan "Next"
Beri range IP berapa saja yang akan kita berikan untuk Client.
Atur DNS untuk client. Dan tekan NEXT.
Beri Lease Time, dan tekan Next. maka selesai dibagian "DHCP Server".
Konfigurasi "IP POOL". kita lihat disini sudah ada, tinggal kita double click. dan akan muncul seperti dibawah ini .
Kita ganti "Next Pool" yang awalnya none dengan "Dhcp_pool1".
Seperti yang diatas ini. Kita tekan Apply dan "OK".
3. Konfigurasi Client
1. Client Linux
1. Konfigurasi Jaringan ke Wireless
Karena saya menggunakan linuxmint, maka untuk tampilan "Wifi" akan menjadi seperti ini. selanjutnya kita hubungkan ke wifi "hostpot"
Isi password dengan yang kita konfigurasi di Security Profiles.
Dan kita lihat disini sudah berhasil terhubung secara DHCP tanpa konfigurasi IP.
2. Konfigurasi Ekiga
Kita buka terlebih Dahulu ekiga yaitu aplikasi VOIP yang biasa digunakan untuk linux.
Selanjutnya pilih menu "Edit" > "Account".
Selanjutnya akan muncul tampilan seperti diatas, kita pilih "Accounts" > "Add a SIP Account".
Isi name dengan "nama" yang sudah kita buat di "Server Trixbox" melalui "Browser". Saya memang tidak menampilkan penambahan untuk user tested tetapi saya menunjukkan caranya membuat user dibagian atas. Dan saya juga mengingatkan untuk membuat 2 user. Dibagian "Registrar" isi dengan "IP Server Trixbox". "User" dan "authentication User" isi dengan "Nomor " dan
" password " dengan password yang kita buat pada kolom "Secret". untuk yang lainnya biarkan default saja.
Dan kita lihat disini sudah "registered" akunnya.
2. Konfigurasi Client HP
disini saya langsung tunjukkan konfigurasi untuk aplikasi "VOIP" nya saja yaitu "zoipper". Bisa diunduh di "Playstore". Karena saya yakin kalian semua sudah bisa menghubungkan hp ke wifi. kalian cari wifinya yaitu "hotspot" jika kalian pakai SSID yang sama dengan saya, tekan lalu isi passwordnya. dan kita lihat disini hp saya sudah terhubung ke wifi. jika sudah kita buka "Zoipper" dan pilih menu "config" > "Accounts".
kita pilih "Add account"
Karena kita sudah membuat akun sebelumnya di "Server trixbox" melalui "Browser" kia langsung tekan "YES".
Kita pilih "Manual Configuration"
Kita pilih "account" jenis "SIP".
Dan kita isi form pengisian dengan yang sama seperti yang kita daftarkan tadi di Server trixbox ," Account name" dengan "nama", "host" dengan "IP Server Trixbox", "username" dengan "nomor" dan "password " dengan "password yang kita buat di kolom "secret".
Dan kita lihat disini sudah berhasil terregister akunnya.
4. Verifikasi
1. Smartphone to linux
Pertama kita coba telepon dari Zoipper ke nomor "999" yang adalah nomor dari EKIGA.
Dan kita lihat disini sudah ada panggilan masuk dari nomor "123" dan kita coba "accept".
Dan kita lihat disini sudah berhasil menelepon dari "Zoipper" ke "ekiga".
2. Linux to Smartphone
Dan kita lihat sudah berhasil saling menelepon antar perangkat. Maka konfigurasi saya kali ini sudah berhasil .
Semoga tutorial saya kali ini bisa bermanfaat bagi kalian semua yang sudah membacanya.
SEE YOU IN MY NEXT POST!!!!!!
